客户发来一张 PDF 图纸，只是图纸处理工作的开始。

图纸收到后，为了让设计、工艺、生产和质量等后续工作顺利开展，工程师通常还要重新描图、拆分视图、录入参数、建立三维模型；到了检验环节，质量人员又要制作气泡图和检验表。

如果只是偶尔处理几张，问题并不明显。一旦图纸数量增加，或者频繁遇到相似规格和版本变更，大量时间就会消耗在重复操作上。

同徽图纸智能体，正是从这些重复工作入手，让一张 PDF 图纸更快变成后续可以继续使用的图纸、模型和数据。

过去拿到 PDF 或扫描图，工程师通常要对照原图重新描画。复杂一些的图纸，光是重画就需要30～60分钟；遇到批量来图，前期准备工作很容易积压。

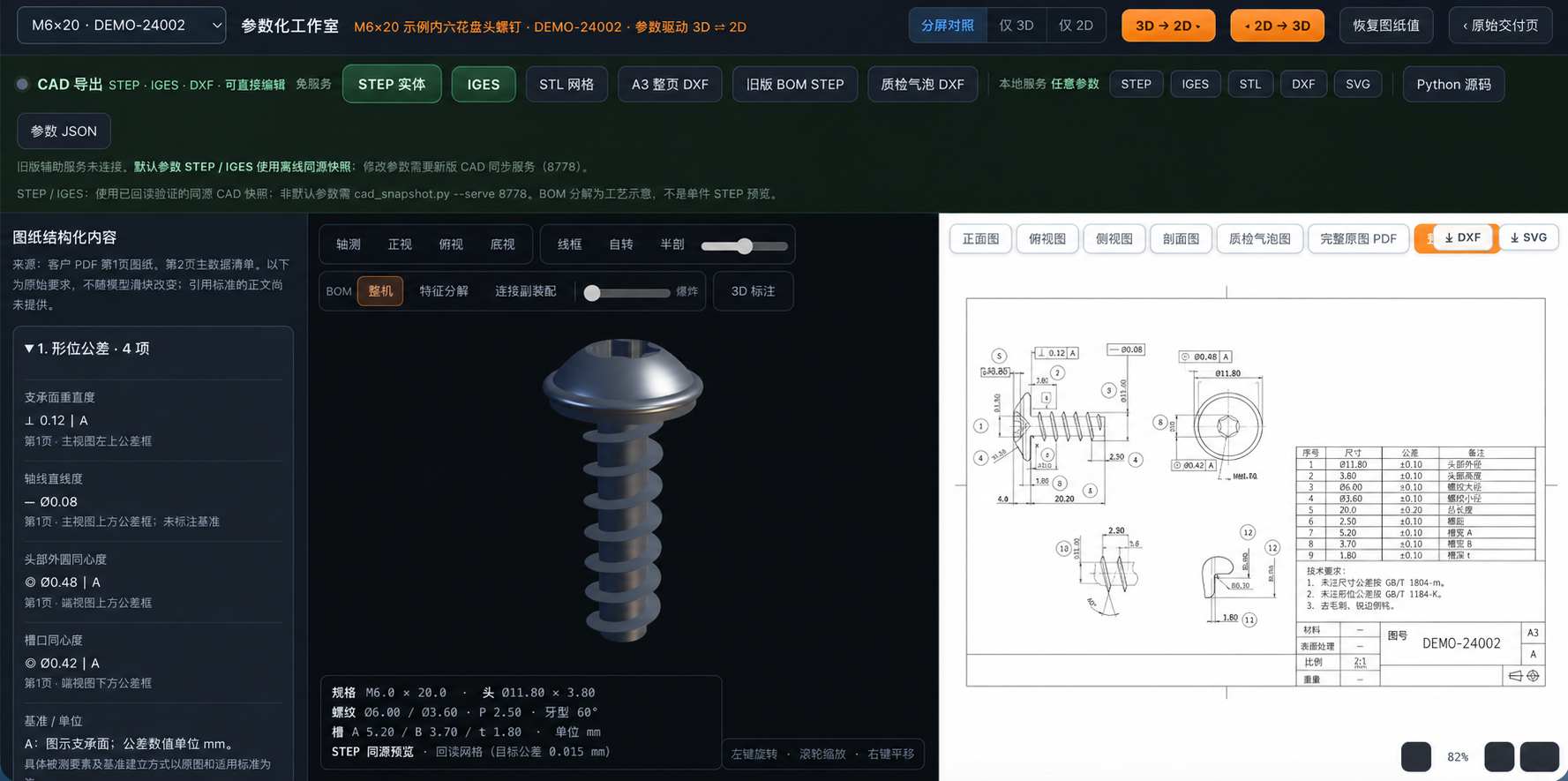

使用同徽图纸智能体，上传图纸后，系统可以自动识别不同视图，将图纸转换为可编辑的二维图，并导出 DXF、DWG 等常用格式。

原来需要人工逐线描画的工作，现在几十秒即可完成一页转换。生成后的图纸还能继续在 CAD 中修改，不需要再从空白图开始重画。

尺寸、公差、材料、性能要求和表面处理等信息，通常分散在图框、标注和技术要求中。

人工逐项查找和录入，不仅耗时，也容易出现漏填、错填或者单位不一致的问题。后续发现数据异常，还要重新打开图纸逐项核对。

图纸智能体可以自动识别并整理图纸中的关键信息。每一项参数都能对应到原图位置，点击即可查看来源，方便工程师快速确认。

整理后的数据可以导出为 Excel，也可以与 ERP、PLM、MES 等系统衔接，减少重复录入，让图纸信息更快进入后续业务流程。

二维图纸转换完成后，如果还需要建立三维模型，工程师往往要根据不同视图重新判断结构，再一步步完成建模。

对于螺钉、轴类、盘类、棱柱件、钣金件等规则零部件，图纸智能体可以根据二维视图自动生成三维模型。

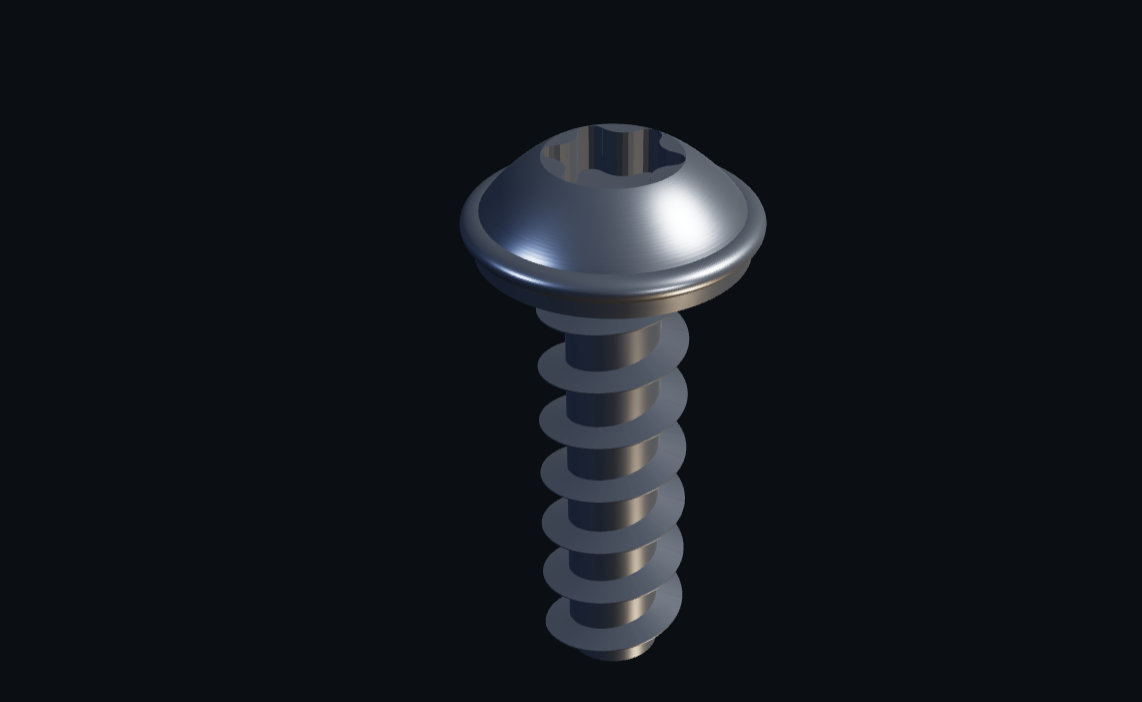

生成后的模型可以在线旋转、剖切和测量，也可以导出 STEP 文件，用于后续工艺分析、仿真或设计修改。

遇到复杂结构或不确定内容，系统会标出需要确认的位置，由工程师进行修正。AI 负责处理重复工作，关键判断仍由专业人员完成。

进入检验环节后，质量人员还要根据图纸逐项圈出检验内容、编写编号，并整理对应的检验表。

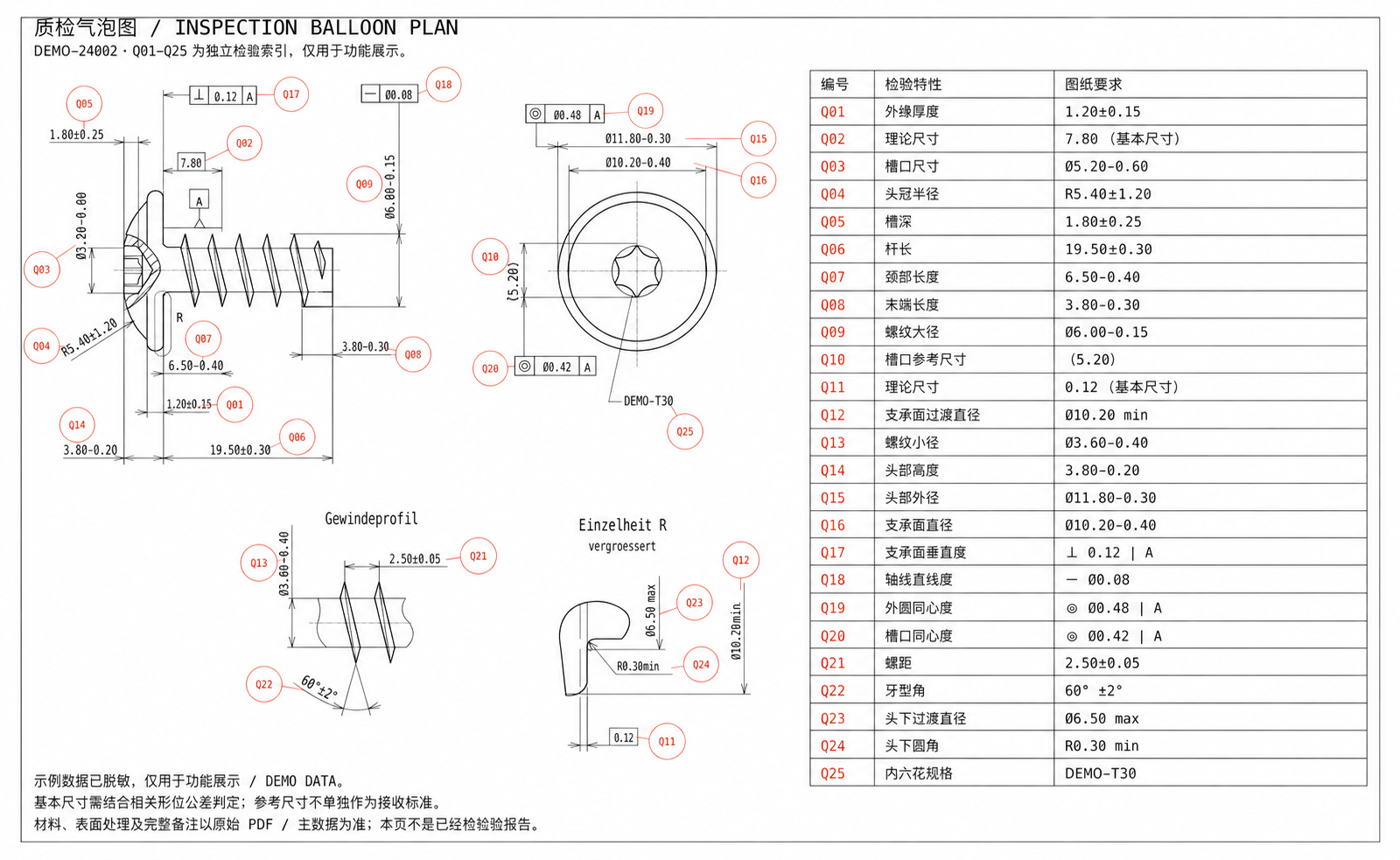

图纸智能体可以读取图纸中的尺寸、公差和技术要求，自动生成气泡图和检验表，并对编号位置进行排列，减少漏项、编号混乱和反复调整。

生成结果支持二次编辑，也可以导出 PDF、Excel 等文件，方便首件检验和后续质量记录使用。

对于制造企业来说，真正占用时间的，往往不是某一张图纸，而是大量相似图纸和版本变更带来的重复工作。

工程师第一次确认过的参数、规则和修改结果，可以在系统中持续沉淀。以后遇到相似零件、新规格或者新版图纸时，图纸智能体可以复用已经确认过的内容，并提示本次发生变化的位置。

工程师不需要再次检查全部内容，只需要重点确认差异项和不确定项。

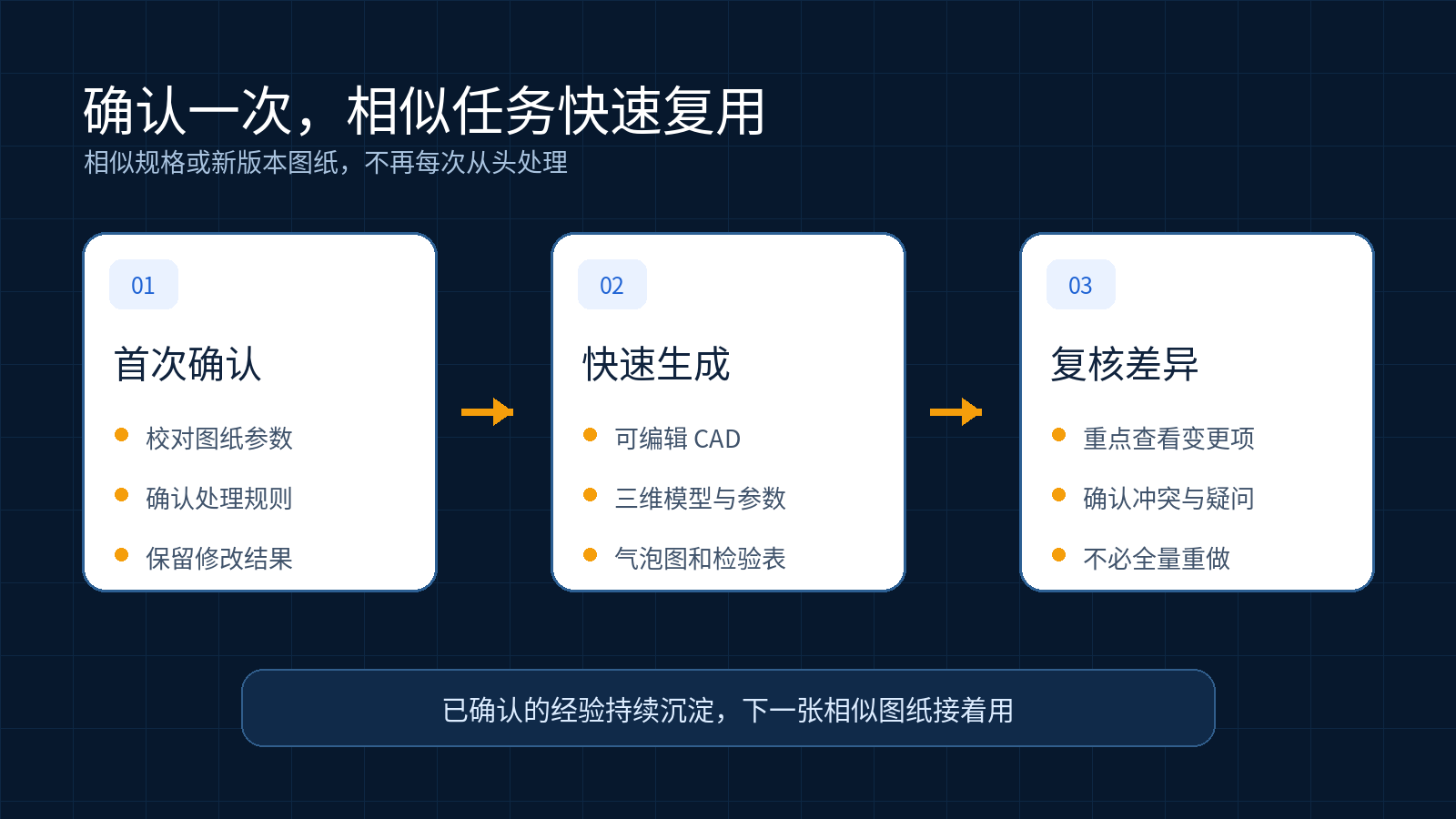

从“每张图都重新做一遍”，变成“确认一次，相似任务快速复用”，图纸处理效率才能真正提升。
